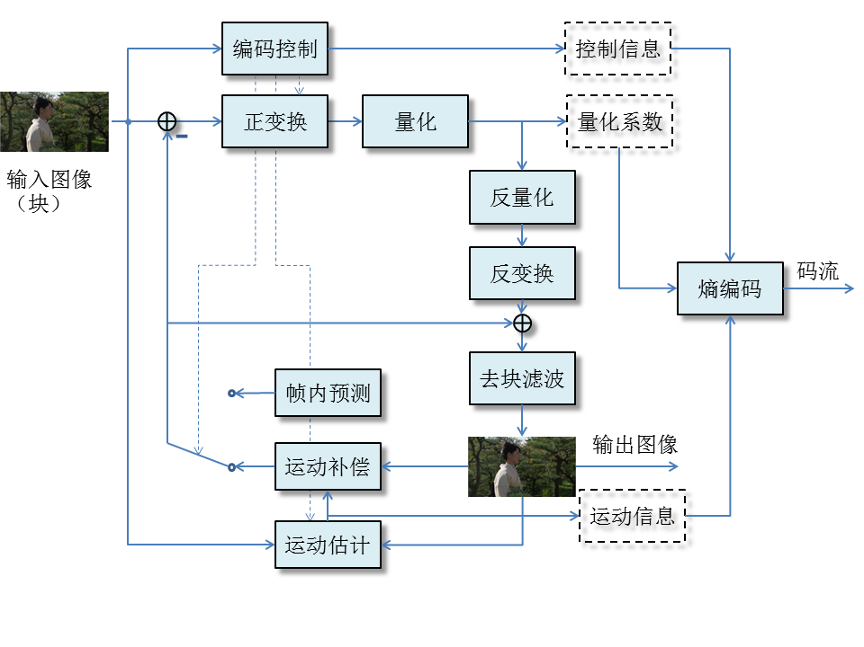

视频相关的技术，特别是视频压缩，因其专业性，深入开发的门槛较高。具体到视频实时通信场景，视频压缩技术面临更严峻的挑战，因为实时通信场景下，对时延要求非常高，对设备适配的要求也非常高，对带宽适应的要求也非常高，开发一款满足实时通信要求的编解码器，难度也很高。之前的文章中，我们已经在《深入浅出理解视频编解码技术》一文中简要介绍了视频编解码基本框架，今天我们将深入剖析其中的预测模块，便于大家更好地理解视频编解码技术。

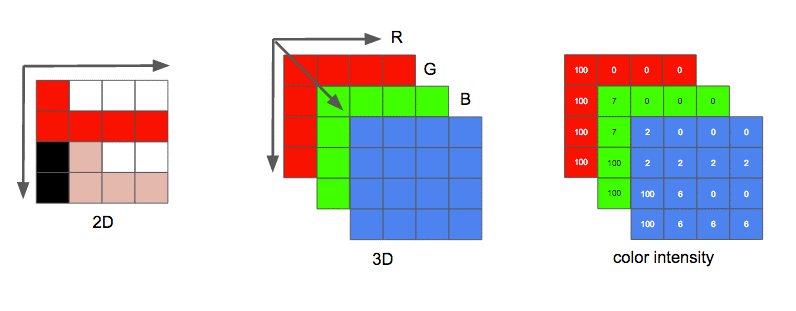

开始进入主题之前，先简单看一下视频是如何在计算机中进行表达的。视频是由一系列图片按照时间顺序排列而成，每一张图片为一帧。每一帧可以理解为一个二维矩阵，矩阵的每个元素为一个像素。一个像素通常由三个颜色进行表达，例如用RGB颜色空间表示时，每一个像素由三个颜色分量组成。每一个颜色分量用1个字节来表达，其取值范围就是0~255。编码中常用的YUV格式与之类似，这里不作展开。

视频数据被划分成方块之后，相邻的方块的像素，以及方块内的像素，颜色往往是逐渐变化的，他们之间有比较强的有相似性。这种相似性，就是空间冗余。既然存在冗余，就可以用更少的数据量来表达这样的特征。比如，先传输第一个像素的值，再传输第二个像素相对于第一个像素的变化值，这个变化值往往取值范围变小了许多，原来要8个bit来表达的像素值，可能只需要少于8个bit就足够了。同样的道理，以像素块为基本单位，也可以进行类似的“差分”操作。我们从示例图中，来更加直观地感受一下这样的相似性。

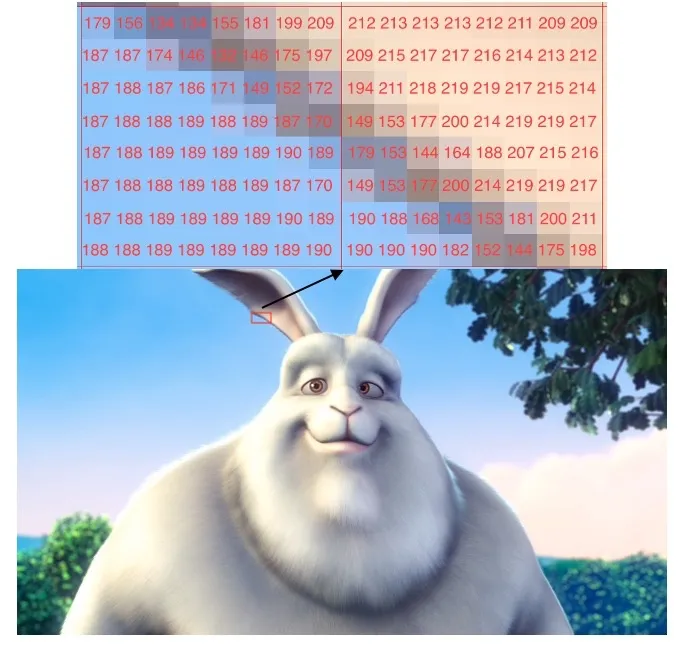

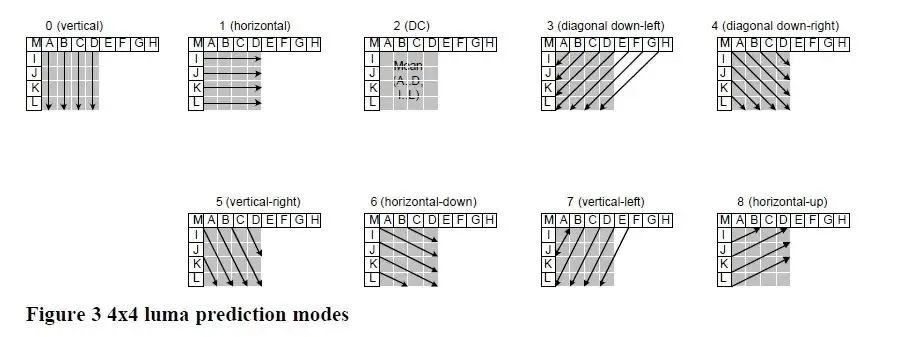

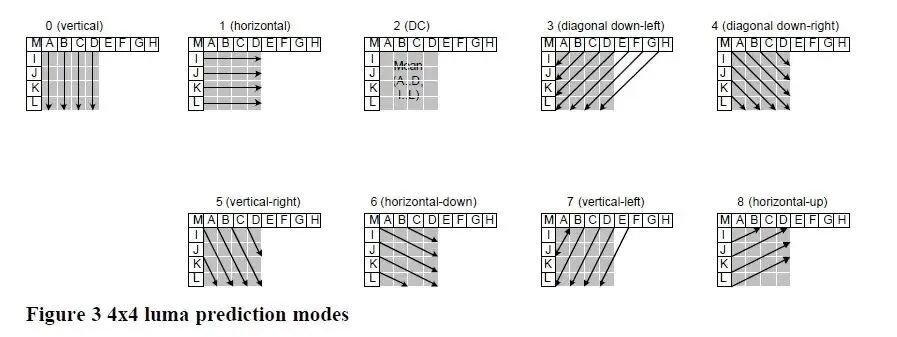

如图中所标出的两个8x8的块，其亮度分量（Y）沿着“左上到右下”的方向，具有连续性，变化不大。假如我们设计某种特定的“模式”，使其利用左边的块来“预测”右边的块，那么“原始像素”减去“预测像素”就可以减少传输所需要的数据量，同时将该“模式”写入最终的码流，解码器便可以利用左侧的块来“重建”右侧的块。极端一点讲，假如左侧的块的像素值经过一定的运算可以完全和右侧的块相同，那么编码器只要用一个“模式”的代价，传输右侧的块。当然，视频中的纹理多种多样，单一的模式很难对所有的纹理都适用，因此标准中也设计了多种多样的帧内预测模式，以充分利用像素间的相关性，达到压缩的目的。例如下图 (From Vcodex)所示的H.264中9种帧内预测方向。以模式0（竖直预测）为例，上方块的每个像素值（重建）各复制一列，得到帧内预测值。其它各种模式也采用类似的方法，不过，生成预测值的方式稍有不同。有这么多的模式，就产生了一个问题，对于一个块而言，我们应该采用哪种模式来进行编码呢？最佳的选择方式，就是遍历所有的模式进行尝试，计算其编码的所需的比特数和产生的质量损失，即率失真优化，这样明显非常复杂，因而也有很多种其它的方式来推断哪种模式更好，例如基于SATD或者边缘检测等。

细心地读者可能已经发现，Mario和砖块这样的物体怎么描述，才能让它仅凭运动信息就能完整地呈现出来？其实视频编码中并不需要知道运动的物体的形状，而是将整帧图像划分成像素块，每个像素块使用一个运动信息。即基于块的运动补偿。下图中红色圈出的白色箭头即编码砖块和Mario时的运动信息，它们都指向了前一帧中所在的位置。Mario和砖块都有两个箭头，说明它们都被划分在了两个块中，每一个块都有单独的运动信息。这些运动信息就是运动矢量。运动矢量有水平和竖直两个分量，代表是的一个块相对于其参考帧的位置变化。参考帧就是已经编码过的某一（多）个帧。

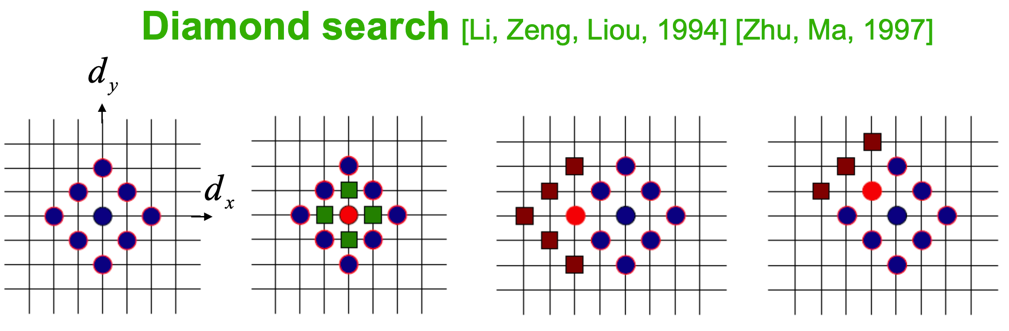

那么如何得到一个块的运动信息呢？最朴素的想法就是，将一个块，在其参考帧中，逐个位置进行匹配检查，匹配度最高的，就是最终的运动矢量。匹配度，常用的有SAD（Sum of Absolute Difference）、SSD（Sum of Squared Difference）等。逐个位置进行匹配度检查，即常说的全搜索运动估计，其计算复杂度可想而知是非常高的。为了加快运动估计，我们可以减少搜索的位置数，类似的有很多算法，常用的如钻石搜索、六边形搜索、非对称十字型多层次六边形格点搜索算法等。以钻石搜索为例，如图所示，以起始的蓝色点为中心的9个匹配位置，分别计算这9个位置的SAD，如果SAD最小的是中心位置，下一步搜索中心点更近的周围4个绿色点的SAD，选择其中SAD最小的位置，继续缩小范围进行搜索；如果第一步中SAD最小的点不在中心，那么以该位置为中心，增加褐色的5或者3个点，继续计算SAD，如此迭代，直到找到最佳匹配位置。

编码器在实现时，可根据实际的应用场景，对搜索算法进行选择。例如，在实时通信场景下，计算复杂度是相对有限的，运动估计模块要选择计算量较小的算法，以平衡复杂度和编码效率。当然，运动估计与运动补偿的复杂度还与块的大小，参考帧的个数，亚像素的计算等有关，在此不再深入展开。
