拍乐云音视频PaaS云平台除了提供桌面端和 Android 端屏幕共享能力外，新增 iOS 端屏幕共享 SDK，本篇技术教程将教大家如何快速在 iOS 端接入屏幕共享功能，接入即用、高效开发，实现高清 ScreenShare。

iOS 上实现系统级屏幕共享需要通过 Broadcast Upload Extension 录屏扩展配合主 App 进行。录屏扩展负责接收屏幕图像数据，并通过 Socket 通信将数据回传给主 App，由主 App 负责发送数据。

接入流程

一、 配置 App Group（可选）

Apps within a group can communicate with other members in the group using IPC mechanisms including Mach IPC, POSIX semaphores and shared memory, and UNIX domain sockets.

注意：选择不配置 App Group 依然可以使用屏幕共享的功能，但可能影响数据传输稳定性。

所以建议尽量正确配置 App Group 以获得最佳体验。

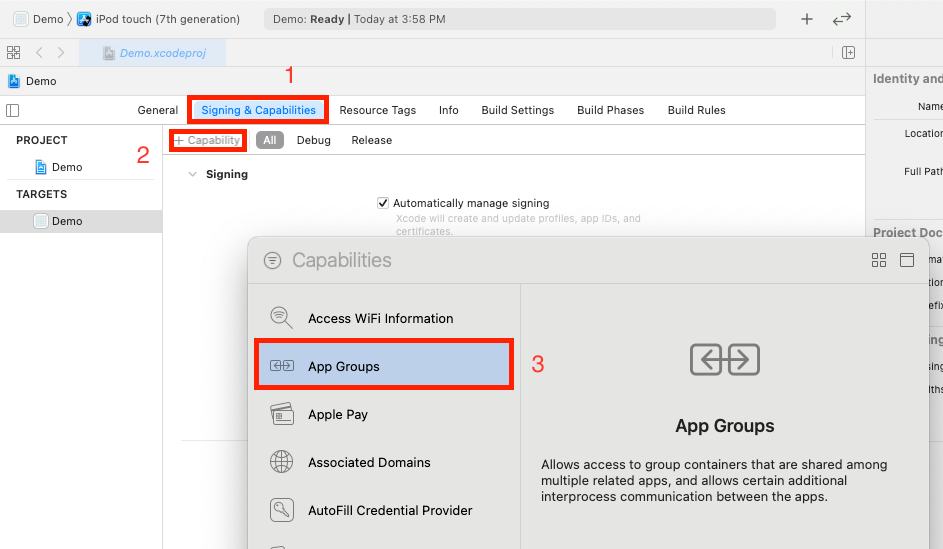

3、在弹出框中双击选择App Groups；

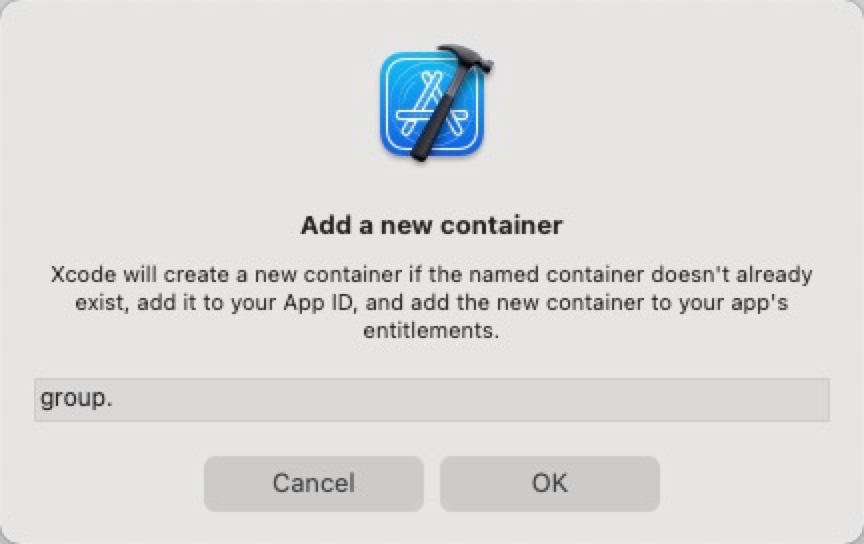

4、点击+新增 App Group ID，在弹出框中填入自定义ID；

5、完成后在App Groups中选中对应的 App Group ID。

4、如果选择配置 App Group ID 模式，则选中刚创建的 Extension 的 Target，执行在步骤 1 配置 App Group 对主 App 相同的设置（可选）。

- (void)broadcastStartedWithSetupInfo:(NSDictionary<NSString *,NSObject *> *)setupInfo {
    // User has requested to start the broadcast. Setup info from the UI extension can be supplied but optional.
    [PanoScreenSharingExt.sharedInstance setupWithAppGroup:kAppGroupId delegate:self];
}

- (void)broadcastFinished {
    // User has requested to finish the broadcast.
    [PanoScreenSharingExt.sharedInstance finishScreenSharing];
}

- (void)processSampleBuffer:                  (CMSampleBufferRef)sampleBuffer withType:(RPSampleBufferType)sampleBufferType {
    switch (sampleBufferType) {
        case RPSampleBufferTypeVideo:
            // Handle video sample buffer
            [PanoScreenSharingExt.sharedInstance             sendVideoSampleBuffer:sampleBuffer];
            break;
        case RPSampleBufferTypeAudioApp:
            // Handle audio sample buffer for app audio
            break;
        case RPSampleBufferTypeAudioMic:
            // Handle audio sample buffer for mic audio
            break;
        default:
            break;
    }
}

注意： 扩展 SDK 只需要接收 Video 数据

- (void)screenSharingFinished:           (PanoScreenSharingResult)reason {
    NSString *log;
    switch (reason) {
        case                            PanoScreenSharingResultVersionMismatch:
           log = @"PanoReplayKitExt SDK version is mismatch with Pano SDK";
            break;
        case PanoScreenSharingResultCloseByHost:
            log = @"Screen share is closed by host app";
            break;
        case PanoScreenSharingResultDisconnected:
            log = @"The connect with host app is  abnormally disconnected";
            break;
        default:
            break;
    }
    NSError *error = [NSError errorWithDomain:NSStringFromClass([self classForCoder]) code:0 userInfo:@{ NSLocalizedFailureReasonErrorKey : log }];
    [self finishBroadcastWithError:error];
}

四、 对接主 App 数据接收

在用户触发屏幕共享前，需要先在主 App 侧，使用 Pano SDK 开启屏幕共享，让主 App 准备接收 Extension 的录屏数据，按照如下步骤进行对接：

1、确保调用屏幕共享接口前，已经加入频道中。

2、调用startScreenWithAppGroupId:方法，传入步骤1配置 App Group中配置的 App Group ID， 如果没有则传入nil。调用成功后 SDK 则进入等待屏幕共享数据状态。

3、在onScreenStartResult:代理回调方法中判断屏幕共享状态。

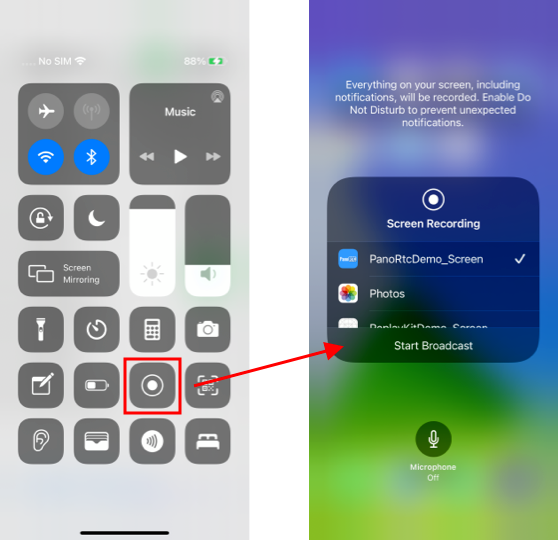

4、等待用户通过 iOS 系统控制中心触发屏幕录制，或者通过步骤 5 使用系统提供的RPSystemBroadcastPickerView类来启动。控制中心启动需要用户长按屏幕录制按钮，并在弹出列表中选中当前 Extension 来启动，如下图示例：

5、通过系统提供的RPSystemBroadcastPickerView类可以实现从主 App 内唤起屏幕录制页面，将如下代码添加至需要启动屏幕录制的地方（可选）：

-(void)launchBroadcastPickerView                      API_AVAILABLE(ios(12.0)){
    if (!self.broadcastPickerView)  {              RPSystemBroadcastPickerView                                              *pickerView = [[RPSystemBroadcastPickerView alloc] initWithFrame:CGRectMake(0, 0, 44, 44)];
        pickerView.showsMicrophoneButton = NO;
        pickerView.autoresizingMask = UIViewAutoresizingFlexibleTopMargin | UIViewAutoresizingFlexibleRightMargin;
        NSString *pluginPath = [NSBundle mainBundle].builtInPlugInsPath;
        NSArray *contents = [[NSFileManager defaultManager] contentsOfDirectoryAtPath:pluginPath error:nil];
        for (NSString *content in contents) {
            if (![content hasSuffix:@".appex"]) {
                continue;
            }
            NSBundle *bundle = [NSBundle bundleWithPath:[[NSURL fileURLWithPath:pluginPath] URLByAppendingPathComponent:content].path];
            if (bundle) {
                NSString *identifier = [bundle.infoDictionary valueForKeyPath:@"NSExtension.NSExtensionPointIdentifier"];
                if ([identifier isEqualToString:@"com.apple.broadcast-services-upload"]) {
                    pickerView.preferredExtension = bundle.bundleIdentifier;
                }
            }
        }
        self.broadcastPickerView = pickerView;
    }
    for (UIView *view in self.broadcastPickerView.subviews) {
        if ([view isKindOfClass:[UIButton class]]) {
            [(UIButton *)view sendActionsForControlEvents:UIControlEventAllEvents];
        }
    }
}

注意：

RPSystemBroadcastPicker-View 需要iOS 12 以上支持。通过 RPSystemBroadcastPicker-View 目前不支持自定义界面，仅能唤起屏幕录制启动页面供用户启动。

苹果官方并不推荐此方案，可能随着系统更新被禁止，因此您需要自行承担风险来选用此方案。

6、通过调用 stopScreen 来停止屏幕共享，用户也可以手动通过系统控制中心来停止。

五 、频道中其他用户观看屏幕共享

1、在 Pano SDK 代理回调onUserScreen-Start: 中接收用户开启屏幕共享事件：

- (void)onUserScreenStart:(UInt64)userId {
    dispatch_async(dispatch_get_main_queue(), ^{
        // Must be called from main thread.
        [self.engineKit subscribeScreen:userId withView:self.playView];
    });
}

2、实现 Pano SDK 代理回调接受其他屏幕共享事件：

- (void)onUserScreenStop:(UInt64)userId {
    // Handle user stop screen sharing
}
- (void)onUserScreenMute:(UInt64)userId {
    // Handle user mute screen sharing
}
- (void)onUserScreenUnmute:(UInt64)userId {
    // Handle user unmute screen sharing
}

注意：当用户停止屏幕共享时，Pano SDK 会自动取消订阅，不需要再调用unsubscribeScreen:。

示例代码
